一、主要用途

FLN3611-12D-T630-25戶內高壓交流六氟化硫負荷開關及FLRN3611-12D/T100-31.5戶內高壓交流六氟化硫負荷開關熔斷器組合電器適用于交流50Hz環網或終端供電的電站和工業用電設備中，作為10kV電力系統負荷控制線路保護之用。負荷開關分合負荷電流、閉環電流、空載變壓器和電纜充電電流;組合電器可以開斷至額定短路開斷電流的任何電流，適用于環網單元、箱式變電站等電氣成套裝置。

特別適用于城市居民小區配電、小型二次變電站、開閉所、工礦企業、大型商場、機場、地鐵、醫院、體育場等場所。

二、概述

CT型彈簀操作機構適用于FL .RN36- 12D/T100-31.5及FLN36- 12D/630-20型戶內高壓SF6負荷開關、額定電壓12kV戶內開關的配套設備，該系列機構采用壓縮彈簧過中釋放的原理制成，其工作位置為合閘、分閘和接地三個工位，具有體積適中，安裝使用方便和適用性強的特點。具備有熔斷器熔斷分閘的功能和加裝分勵脫扣線圈。

該機構符合GB3804- 1990《3~63kV交流高壓負荷開關》、GB16926-1997《交流高壓負荷開關-熔斷器組合電器》的相關技術要求。

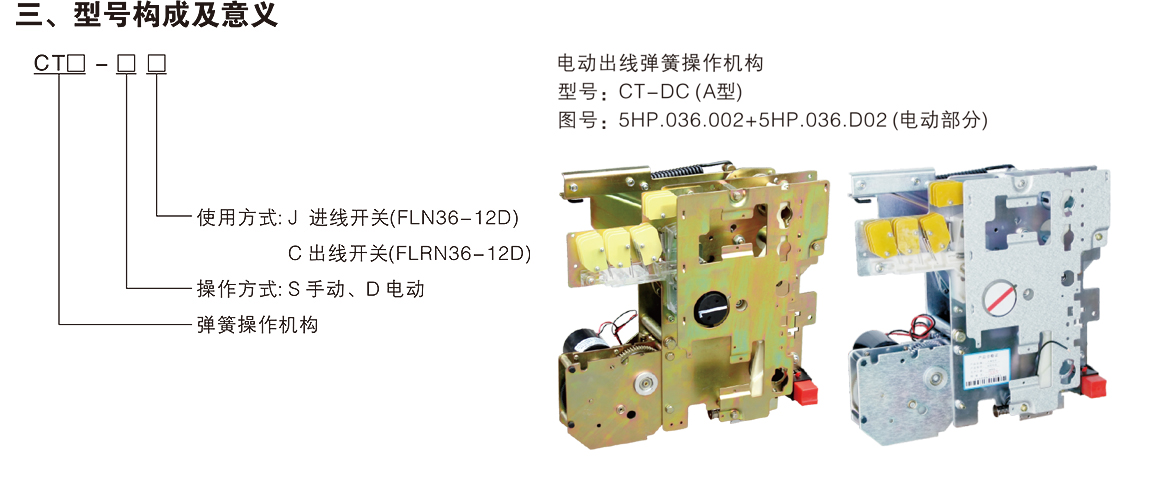

五、CT-DC(A型)彈簧機構操作規范

    ■負荷開關的合閘操作.

     操作手柄插入合閘操作軸孔(右下角)順時針方向轉動180°，機構帶動觸頭快速的做負荷開關的合閘動作，同時彈簀儲能為分閘做準備。

    ■負荷開關的分閘操作

     只需通過分閘按鈕撥動脫扣使分閘彈簧的能量釋放，機構帶動主軸完成快速分閘操作。

    ■負荷開關的接地操作

            CT-OC(A型)彈簧操作機構接地操作與CT-OC(K型)彈簧操作機構相同。

            注:

            1、出線彈簧操作機構具有熔斷器脫扣，手動分閘按鈕功能，可附加分勵脫扣線圈。

            2、用戶訂電動彈簧操作機構時請注明電壓等級(如DC220V,DC110V、DC48V、DC24V等)。.

            3、用戶如需分勵脫扣器請在定貨時說明并注明電壓等級(如:DC220V、DC110V、DC48V、DC24V等)不注明視與和電動操作機構電機電壓等級相同。

六、安裝和調試

    ■安裝前檢查: 開箱后，應檢查產品有無損傷，產品銘牌、合格證明書是否與訂貨單相符，裝箱清單是否與實物相符。

    ■安裝:安裝時應保證環網柜體的平整度和強度，安裝時不應使產品受到損壞。

    ■調試:產品出廠前已經過嚴格測試，用戶可以根據產品機械特性參數要求進行檢查。如有不符合項，應與制造廠聯系。
